8. 칠러, AHU, FCU는 무엇인가

대형 건물 공조의 기본 구조

칠러, AHU, FCU는 쇼핑몰·공항·병원·오피스 빌딩 같은 대형 건물 HVAC 시스템의 핵심 장비다. 칠러는 냉수를 만들고, AHU는 공기를 처리하며, FCU는 공간별 냉난방을 수행한다.

이 글에서는 중앙공조 시스템의 기본 흐름과 각 장비의 역할, 실제 건물 적용 사례를 쉽게 설명한다.

---

1. 왜 대형 건물은 일반 에어컨으로 냉방하지 않을까

집에서는 보통:

• 벽걸이 에어컨
• 스탠드형 에어컨
• 멀티형 에어컨

정도로 냉방이 가능하다.

하지만 다음과 같은 건물은 완전히 다르다.

• 쇼핑몰
• 공항
• 병원
• 초고층 오피스 빌딩
• 호텔
• 대형 복합시설

이런 공간은:

• 면적이 매우 크고
• 사람 수가 많고
• 운영 시간이 길며
• 환기까지 필요하다.

즉 단순히 “시원하게 만든다” 수준이 아니다.

건물 전체의 공기 흐름과 환경을 설계해야 한다.

그래서 대형 건물은 일반 RAC(Room Air Conditioner)가 아니라:

중앙공조(Central HVAC System)

를 사용한다. 그리고 그 중심에 있는 장비가

• 칠러(Chiller), AHU, FCU 다.

---

2. 중앙공조 시스템이란 무엇인가

중앙공조는 말 그대로:

하나의 중앙 시스템으로 건물 전체를 냉난방하는 방식이다.

쉽게 표현하면:

중앙 설비
↓
냉수·공기 공급
↓
건물 전체 냉난방



구조다.

즉 작은 에어컨 여러 대를 각각 설치하는 것이 아니라, 하나의 거대한 HVAC 시스템으로 건물을 운영한다.

---

3. 칠러란 무엇인가

3-1. 칠러의 역할

칠러는 중앙공조의 핵심 장비다.

쉽게 말하면:

차가운 물(냉수)을 만드는 장비다.

칠러
↓
냉수 생산
↓
배관 이동
↓
건물 냉방



즉 중앙공조의 “냉방 공장” 역할을 한다.

---

3-2. 왜 물을 사용할까

대형 건물은 공간이 매우 크다.

냉매만으로 모든 공간을 직접 냉방하는 것은 비효율적일 수 있다.

그래서:

• 중앙에서 물을 차갑게 만들고
• 그 냉수를 건물 전체로 보내
• 각 공간에서 냉방에 활용

하는 구조를 사용한다.

즉:

냉매 → 물 냉각
물 → 건물 전체 이동



이라고 이해하면 쉽다.

---

3-3. 칠러는 어디에 설치될까

칠러는 크기가 매우 크다.

보통:

• 기계실
• 옥상
• 별도 설비 공간

에 설치된다.

일반 에어컨 실외기와는 비교가 안 될 정도로 대형 장비다.

---

4. AHU란 무엇인가

4-1. AHU의 의미

AHU는:

Air Handling Unit 의 약자다.

즉: 공기를 처리하는 장비다.

---

4-2. AHU의 역할

AHU는 단순 냉방 장비가 아니다.

다음 역할을 함께 수행한다.

• 냉각
• 난방
• 환기
• 공기 필터링
• 습도 조절

즉 HVAC의 “공기 품질 관리자” 역할이다.

---

4-3. 왜 AHU가 중요할까

대형 건물은 단순히 시원하기만 하면 안 된다.

예를 들어 병원은:

• 깨끗한 공기
• 감염 관리
• 압력 제어
• 환기

가 중요하다.

공항과 쇼핑몰도:

• 많은 사람
• 외부 공기 유입
• 긴 운영 시간

때문에 공기 관리가 매우 중요하다.

이 역할을 AHU가 담당한다.

---

5. FCU란 무엇인가

5-1. FCU의 의미

FCU는:

Fan Coil Unit

의 약자다.

쉽게 말하면:

공간별 냉난방 장치

다.

---

5-2. FCU는 어떻게 작동할까

FCU 내부에는:

• 코일(Coils)
• 팬(Fan)

이 있다.

냉수 또는 온수가 코일을 지나고, 팬이 공기를 통과시키면서 냉난방을 수행한다.

냉수/온수
↓
코일
↓
팬 송풍
↓
실내 냉난방



---

5-3. FCU는 어디에 사용될까

FCU는 주로:

• 호텔 객실
• 병원 병실
• 오피스 개별 공간

같은 곳에서 많이 사용된다.

즉 중앙공조 시스템 안에서도 “공간별 개별 냉난방” 역할을 수행한다.

---

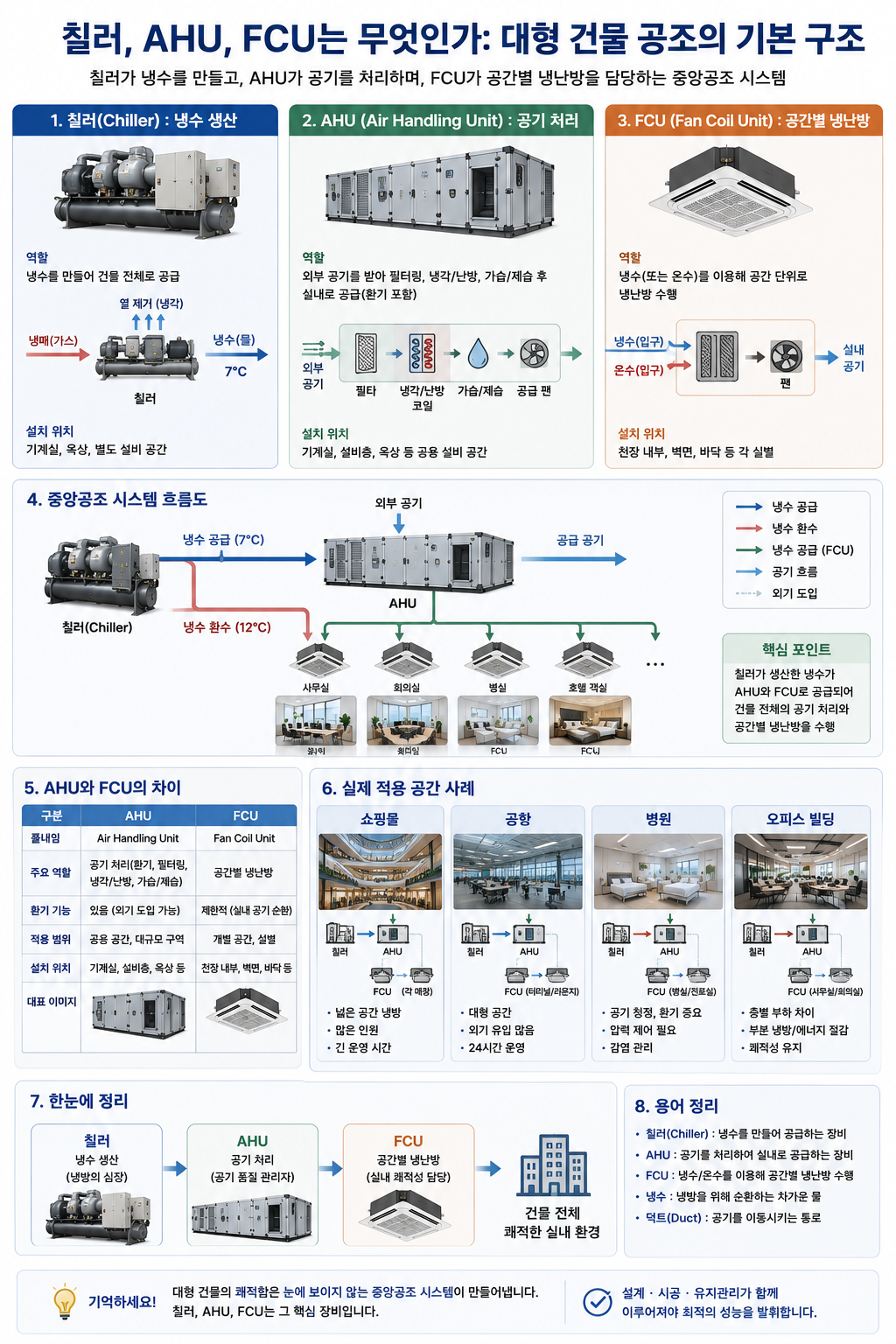

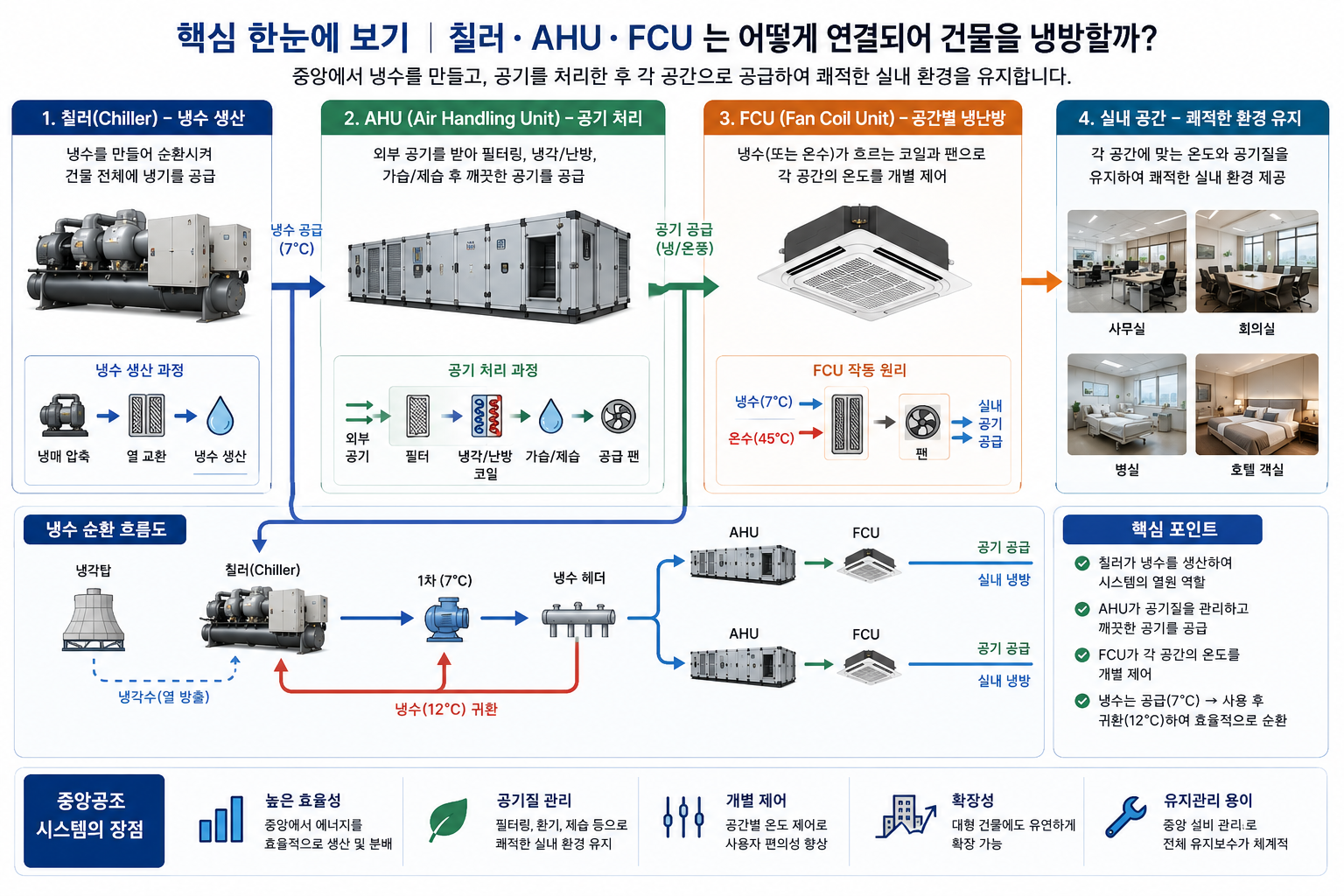

6. 중앙공조 시스템 전체 흐름

이제 전체 구조를 연결해보면 훨씬 이해가 쉽다.

칠러
↓
냉수 생산
↓
배관 이동
↓
AHU / FCU
↓
실내 냉방



즉:

• 칠러 → 냉수를 만든다
• AHU → 공기를 처리한다
• FCU → 공간별 냉난방을 수행한다

---

7. AHU와 FCU는 어떻게 다를까

많은 사람들이 AHU와 FCU를 헷갈린다.

하지만 역할은 완전히 다르다.

구분AHUFCU



구분	AHU	FCU
의미	Air Handling Unit	Fan Coil Unit
역할	공기 처리	공간 냉난방
환기 기능	강함	제한적
적용 범위	대규모 공간	개별 공간
설치 위치	기계실·설비층	천장 내부·객실
주요 기능	환기·필터링·습도	냉난방 중심

즉:

AHU:
공기 전체 관리

FCU:
공간 단위 냉난방



이라고 이해하면 쉽다.

---

8. 쇼핑몰에서는 어떻게 사용될까

쇼핑몰은 HVAC 난이도가 높은 공간이다.

이유:

• 넓은 공간
• 많은 사람
• 조명 발열
• 긴 운영 시간

때문이다.

보통:

• 칠러 → 냉수 공급
• AHU → 공용 공간 환기·냉방
• FCU → 개별 매장 냉방

같은 구조를 사용한다.

특히 푸드코트와 일반 매장은 냉방 요구가 다를 수 있기 때문에 공간별 제어가 중요하다.

---

9. 공항에서는 왜 중앙공조가 중요할까

공항은 HVAC가 매우 중요한 건물이다.

특징:

• 매우 넓은 공간
• 외부 공기 유입 많음
• 24시간 운영
• 사람 밀집

즉 단순 냉방보다:

• 공기 흐름
• 환기
• 압력 관리
• 에너지 효율

이 더 중요해진다.

공항 HVAC는 거의 “도시 인프라” 수준의 시스템이라고 봐도 된다.

---

10. 병원에서는 HVAC가 왜 더 중요할까

병원 HVAC는 일반 건물과 완전히 다르다.

특히:

• 수술실
• 음압 병실
• 감염 관리 구역

에서는 공조가 생명과 연결될 수 있다.

중요 요소:

• 공기 청정도
• 압력 차이
• 환기량
• 온습도 관리

즉 병원 HVAC는 단순 냉방이 아니라 의료 시스템 일부다.

---

11. 오피스 빌딩에서는 어떻게 운영될까

오피스 빌딩은:

• 층별 인원 차이
• 회의실 사용 변화
• 시간대별 부하 차이

가 크다.

따라서 중앙공조를 통해:

• 부분 냉방
• 에너지 절감
• 운영 효율화

를 수행한다.

특히 최근에는 스마트 빌딩과 연결되면서 HVAC 자동 제어 중요성이 커지고 있다.

---

12. 왜 중앙공조는 HVAC의 핵심 B2B 시장일까

RAC는 소비자 가전 성격이 강하다.

반면 중앙공조는 완전히 다른 시장이다.

중요한 요소:

• 건축
• 설계
• 시공
• 유지보수
• 에너지 관리
• 건물 운영

즉 중앙공조는 HVAC의 핵심 B2B 시장이다.

---

13. 실무 관점에서 보면

칠러·AHU·FCU 시장은 단순 제품 판매가 아니다.

실제로 중요한 것은:

• 설계사무소
• 컨설턴트
• 건설사
• 시공사
• 유지관리 업체

와의 관계다.

즉 중앙공조는:

“건물 전체 솔루션 사업”에 가깝다.

---

14. 중남미 시장 관점에서 보면

중남미에서도:

• 쇼핑몰 개발
• 공항 확장
• 병원 투자
• 호텔 건설
• 오피스 개발

이 증가할수록 중앙공조 시장도 성장할 가능성이 있다.

특히:

• 멕시코
• 브라질
• 콜롬비아

같은 시장은 도시화와 상업시설 확대가 HVAC 수요와 연결될 수 있다.

---

15. HVAC 산업이 단순 가전이 아닌 이유

많은 사람들은 HVAC를 단순 에어컨 산업으로 생각한다.

하지만:

• 칠러
• AHU
• FCU
• 중앙공조

까지 들어가면 HVAC는:

• 건축
• 설비
• 에너지
• 환경
• 인프라

산업과 연결된다.

즉 HVAC는 단순 가전 사업이 아니라:

“건물 환경을 설계하는 산업”

에 가깝다.

---

16. 오늘의 용어 정리

용어	의미	쉽게 이해하기
Chiller	칠러	냉수를 만드는 장비
AHU	Air Handling Unit	공기를 처리하는 장비
FCU	Fan Coil Unit	공간별 냉난방 장치
Central HVAC	중앙공조	건물 전체 공조 시스템
Cooling Water	냉수	냉방용 차가운 물
Duct	덕트	공기 이동 통로
Ventilation	환기	외부 공기 공급

---

17. 오늘의 한 줄 정리

칠러는 냉수를 만들고, AHU는 공기를 처리하며, FCU는 공간별 냉난방을 수행하는 중앙공조 핵심 장비이며, 쇼핑몰·공항·병원·오피스 같은 대형 건물 HVAC 시스템의 기본 구조를 이룬다.

---

18. 다음 글 예고

다음 글에서는 북미·중남미 상업용 HVAC 시장에서 자주 보이는 제품을 다룬다.

다음 글: RTU와 패키지 에어컨 — 북미·중남미 상업용 시장에서 자주 보이는 제품

---

---

참고하면 좋은 영상

1. Chiller System Explained
   칠러와 냉수 시스템 원리를 쉽게 설명하는 입문 영상이다.
   https://www.youtube.com/results?search_query=chiller+system+explained
2. AHU vs FCU Explained
   AHU와 FCU 차이를 이해하기 좋은 영상이다.
   https://www.youtube.com/results?search_query=ahu+vs+fcu
3. Central HVAC System Basics
   중앙공조 시스템 전체 흐름을 쉽게 설명한다.
   https://www.youtube.com/results?search_query=central+hvac+system+basics

---
